产品名称:

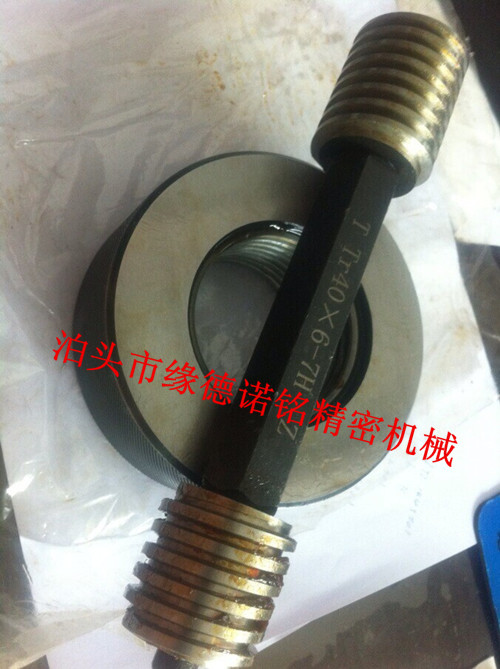

梯形螺纹塞环规

工作原理:
T 形螺纹塞规 的用途 : 供检查工件内螺纹尺寸是否合格用。每种规格梯形螺纹塞规又分为通规(代号 T )和止规(代号 Z )两种,可分别单独供应;也有制成整体式的,一并供应。检查


T形螺纹塞规
的用途: 供检查工件内螺纹尺寸是否合格用。每种规格梯形螺纹塞规又分为通规(代号T)和止规(代号Z)两种,可分别单独供应;也有制成整体式的,一并供应。检查时,只有当通规能与工件内螺纹旋合通过,而止规只与工件内螺纹部分旋合,且旋合量不超过两个螺距时,可判定该内螺纹合格;除此之外可判定内螺纹尺寸不合格。

T形螺纹塞规也可以用于紧固连接场合。可供ACME螺纹及米制锯齿形螺纹量规 梯形螺纹主要用于传动(进给和升降)和位置调整装置中,在机械行业有着广泛的使用

一般用途米制梯形螺纹的公差采用了米制普通螺纹的公差制,对螺纹的导程(螺距)和亚测角等单项参数没有规定单独的公差值。所以这种梯形螺纹不适用于对传动精度有较高要求的精密传动螺纹。精密传动梯形螺纹需在一般梯形螺纹标准的基础上补充规定螺纹单项参数公差。

T型螺纹环规通常分为通规和止规测外螺纹用。

T型塞规规格

梯形塞环规(TR)

70*4

8H

梯形塞环规(TR)

30*6

7H

梯形塞环规(TR)

60*8

7H

梯形塞环规(TR)

28*5

8H

梯形塞环规(TR)

55*8

7H

梯形塞环规(TR)

28*5

7H

梯形塞环规(TR)

50*8

7H

梯形塞环规(TR)

26*6

3

梯形塞环规(TR)

44*8

7H

梯形塞环规(TR)

26*5

8H

梯形塞环规(TR)

44*7

5HT

梯形塞环规(TR)

26*5

8H

梯形塞环规(TR)

40*7

8H

梯形塞环规(TR)

26*5

7H

梯形塞环规(TR)

40*6

8H

梯形塞环规(TR)

26*5

3T

梯形塞环规(TR)

40*6

7H

梯形塞环规(TR)

24*5

8H

梯形塞环规(TR)

38*6

8H

梯形塞环规(TR)

24*5

7H

梯形塞环规(TR)

38*4

8H

梯形塞环规(TR)

24*5

7H

梯形塞环规(TR)

36*6

8H

梯形塞环规(TR)

22*5

9H

梯形塞环规(TR)

36*6

8H

梯形塞环规(TR)

22*5

8H

梯形塞环规(TR)

36*3

8H

梯形塞环规(TR)

22*5

7H

梯形塞环规(TR)

34*3

8H

梯形塞环规(TR)

20*4

8H

梯形塞环规(TR)

32*6

8H

梯形塞环规(TR)

20*4

8H

梯形塞环规(TR)

32*6

8H

梯形塞环规(TR)

20*4

7H

梯形塞环规(TR)

30*6

9H

梯形塞环规(TR)

20*4

7H

梯形塞环规(TR)

30*6

8H

梯形塞环规(TR)

20*2

7HZ

梯形塞环规(TR)

30*6

7H

梯形塞环规(TR)

20*2

7HT
