产品名称:

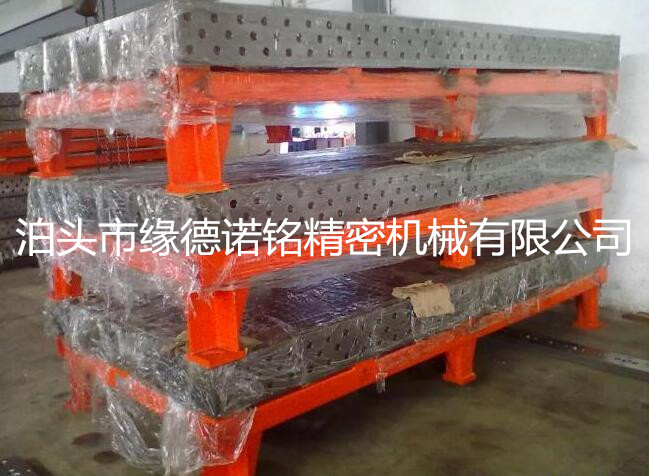

三维柔性焊接平台

工作原理:
三维柔性焊接平台承载能力高,钢性稳定,它的五个面均加工有规则的孔,并刻有网线。焊接平台可方便地延伸和扩展,组合。经扩展的标准台面可模块化的定位和夹紧直接连接在一起。


 三维柔性焊接件平台尺寸: (材料q345或HT200 也可以称16mn)

  x(mm):

  1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000

  三维铸件平台尺寸: (铸铁ht300)

  2000x1000/2400x1200/3000x1500

  所有三维柔性焊接平台侧面高度为200mm

孔尺寸:

 Φ28系列平台:孔公差是D10级,与平台相配的锁销是h7级。 相邻两孔的孔心距是100±0.03mm

 Φ16系列平台:孔公差是D10级,与平台相配的锁销是h7级。 相邻两孔的孔心距是 50±0.03mm



 工作台立柱分三种形式:高度(分三种)承重力均为2T、固定(框架型)承重力为5T、活动(升降型承重力为3T)、(带刹万向轮型承重力为1T)。

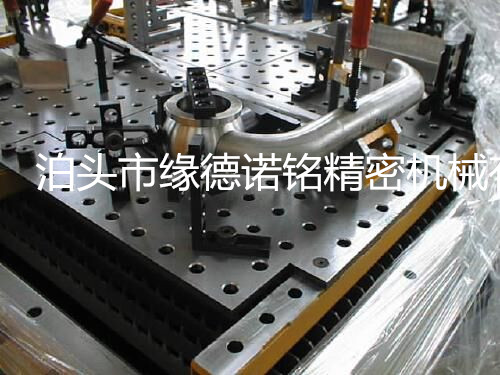

三维柔性焊接平台是一种三维平面孔系夹紧系统,有D28和D16两种系列。它以多种形式的工作台为基础,配备多种形状、多种规格的标准结构模块,相互间通过定位件、连接件及锁紧销连接,在工作台上需要焊接和装配的工件用带补偿的形式多样的手动夹紧器夹紧。根据需要,也可以配备液压、气动、链型等多种形式的夹紧方式。组合夹具具有经济性、柔化性、互换性和重复性的特点。

三维柔性焊接平台承载能力高,钢性稳定,它的五个面均加工有规则的孔,并刻有网线。焊接平台可方便地延伸和扩展,组合。经扩展的标准台面可模块化的定位和夹紧直接连接在一起。在安装、调整和定位工件过程将柔性三维组合焊接工装系统的通用功能展示的淋漓尽致,尤其在了大型工件方面的应用上。

三维柔性焊接平台一般只要采用正确的方法使用和保放,使用寿命很长,工作面的精度可以保持使用2年以上,精度降低时可以通过调试或刮研工艺恢复,平板本身的使用寿命可以达到50-100年,所以,在使用过程中要注意不要在潮湿,有腐蚀、过高和过低的温度环境下使用和存放,这样才可以延长使用寿命,保证工作质量。为了防止焊接平板(焊接平台)发生有害的变形,在发装平板时,要将支承支在主支点处。支承时,尽量将平板的工作面调整到水平面内。

检验完毕或划线完毕后,要把工件抬下来,不得长时间放在平板上。使用完毕,要及时擦净平板的工作面,然后涂上一层防锈油。如果比较长时间不用,涂上一层黄油,然后铺一层白纸。用木板制作的一个专用罩,不用时,用罩子将平板罩住,严禁水滴在焊接平板(焊接平台)上。
