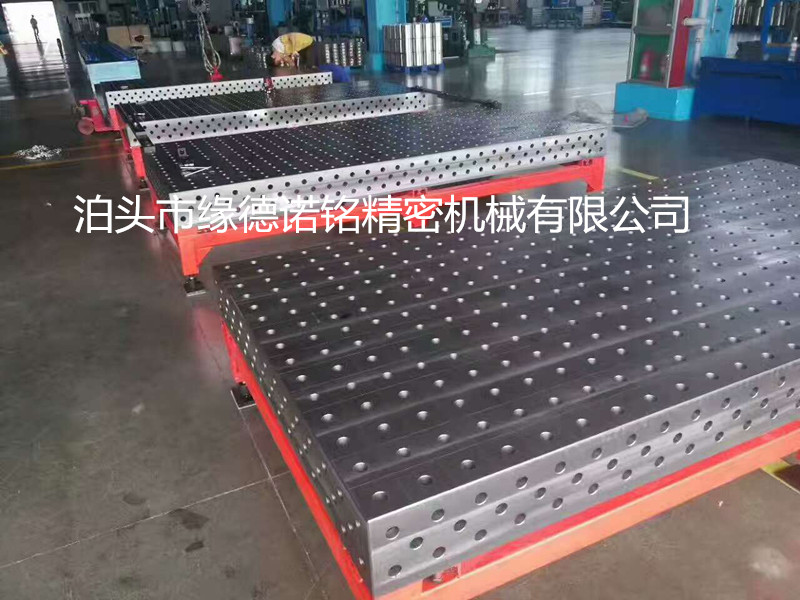

3D多功能焊接平台

3D多功能焊接平台技术参数：28系列工装平台孔距为100mm,16系列工装平台孔距为50mm，平台上均刻有相应的网格线，根据客户要求，在平台的两直角边上面可以刻画毫米标度尺；

1. 通用2D、3D工装平台(Φ16、Φ28孔系):

1) 工装平台的平面度:≤0.15mm/m2, 3D平台平面与侧面的垂直度:≤0.15mm/m

2) 工装平台材质：钢件（低合金钢Q345）,进行整体热处理，消除内应力

3) 孔距位置公差±0.05mm以内

4) Φ16系列孔距为50mm，Φ28系列孔距为100mm

2. 工装夹具的主要辅件:

1) U型方箱、L型方箱：

3D多功能焊接平台材质：Q345，平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm

2) 支撑角铁：

材质：Q345或HT250，平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm

3) 定位件：材质：45#，平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm

4) 角度器：材质：45#，可根据刻度   定位0至225度的任意角度，角度调节   到0.5度

5) 锁紧件：材质：45#，锁紧力≥1.2T，调质处理HRC32～35°；钢珠淬火处理HRC58～62°

6) 压紧件：材质：45#，调质处理

3D多功能焊接平台产品特点：互换性强、稳定性高、精度保证、性价比高；适用于小批量多品种多规格的工件焊接和产品的装配。

3D多功能焊接平台产品分类：按孔系分为：Φ28和Φ16两大系列，按结构分为二维柔性组合工装和三维柔性组合工装，工装平台按材料分为钢件平台和铸铁平台以及复合板平台。
