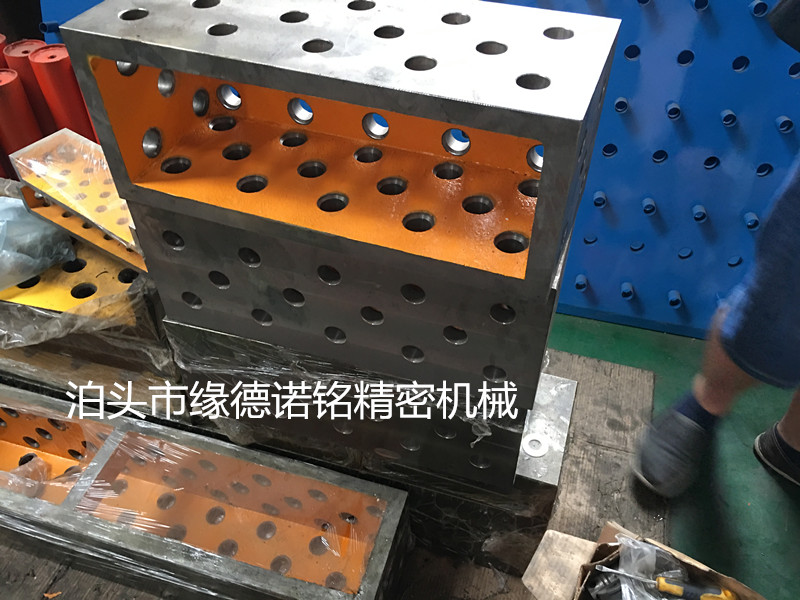

U型方箱

U型方箱、L型方箱两种

1. 方箱材质Q345,平面度≤0.1mm/1000mm，垂直度≤0.1/200mm,平行度≤0.10/200mm,便捷连接，轻易形成框架结构

2. 与不同支撑组合可形成类似平台基础

3. 有效工作面5个

4. 常用规格D28孔 500*200*200 1000*200*200 1200*200*200 1500*200*200 2000*200*200 2400*200*200 3000*200*200 4000*200*200

D16孔U型方箱规格 500*100*100 1000*100*100 1500*100*100 2000*100*100

5. 超长立式使用可采用支撑角铁增加强度

U型方箱产品说明：

用于较大或特大工件定位或扩展平台；

底部有槽孔,可调节位置进行定位；

可配合小型附件对工件进行装夹定位；

U型方箱的使用注意事项

方箱是由相互准确垂直的平面组成的矩形基准器具，又成为方铁。它是用铸铁或钢材制成的具有6个工作面的空腔正方体、在其中一个工作面上有一个V型槽，有的还具有两个相互垂直的V型槽，供安装轴类工作使用。

方箱可分为1级、2级和3级三种。1级和2级为检验方箱、3级为划线方箱。

方箱主要用于测量机械零部件的平行度、垂直度和划线用。
